丝网除沫器

2023-05-27 21:22:02

丝网除沫器是一气液分离装置,气体通过除沫器的丝垫,可除去夹带的雾沫。本标准(HG/T21618-1998是在原化工部标准:HG5-1404-81、HG5-1405-81和HG5-1406-81的基础上,结合丝网除沫器实际使用经验及引进装置中的技术修订而成的。
丝网除沫器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成,丝网为各种材质的气液过滤网,气液过滤网是由金属丝或非金属丝组成。气液过滤网的非金属丝由多股非金属纤维捻制而成,亦可为单股非金属丝。该丝网除沫器不但能滤除悬浮于气流中的较大液沫,而且能滤除较小和微小液沫,应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。


产品名称:丝网除沫器、丝网除雾器丝网捕沫器、气雾分离器、气雾分离丝网除雾器、丝网破沫器、丝网阻雾气。
丝网除沫器种类不锈钢丝网除沫器金属丝网除沫器塑料丝网除沫器pp丝网除沫器抽屉式丝网除沫器、镶嵌式丝网除沫器、上装式丝网除沫器下装式丝网除沫器等。
产品材质:201 304 304A 304L 321 316L 2205等。
产品规格:直径:DN300-6400mm  厚度:100-500mm
产品型式:HG/T21618丝网除沫器、HG/T21518丝网除沫器、HG5标准型丝网除沫器、波浪型系列丝网除沫器和其它型式的丝网除沫器、丝网除雾器制品等。
丝网型式:标准型、高效型、高穿透型。
安装形式:上装式、下装式、抽屉式。
丝网除沫器材质:Q235-A、0Cr18Ni9、304、聚丙烯、PP、00Cr19Ni10、304L、聚四氟乙烯、PTFE、1Cr18Ni9Ti、321、镍丝(N4、N6、N7、N8)、0Cr19Ni10Ti、321、钛丝及钛合金丝(TA2、TA3、TC3、TC4)、0Cr17Ni12Mo2、316、蒙乃尔、Monel、0Cr17Ni12Mo2Ti、316Ti、哈氏合金(20合金)、Hastelloy alloy、00Cr17Ni14Mo2、316L、因科镍、Inconel、0Cr25Ni20Si2、310S、00Cr20Ni25Mo4.5Cu、904L、NS-80、(1Cr18Ni11Si4AlTi)、黄铜丝(H65、H68、H62)、紫铜等金属丝编织除沫器。
丝网除沫器牌号:QSn6.5-0.4锡青铜丝、QSn6.5-0.1锡青铜丝、NCu-2.5-1.5镍铜合金丝、H65铜丝、H80铜丝、Q195丝、S31008、S30908、1Cr17、1Cr13、Q345、Q235、16Mn、S32168、S31609、S31668、S31603、S31608、S30409、S30403、S30408、06Cr18Ni11Nb、1Cr16Ni35、0Cr18Ni10Ti、1Cr18Ni9Ti、06Cr19Ni10Ti、022Cr17Ni14Mo2、0Cr17Ni12Mo2、1Cr25Ni20Si2、0Cr25Ni20、06Cr23Ni13、2Cr23Ni13、12Cr18Ni9、022Cr19Ni10、0Cr18Ni9、1Cr18Ni9等不锈钢丝(304、304L、316、316L、310、310s)等金属丝。
丝网除沫器用途
丝网除沫器(除雾器)用于分离塔中气体夹带的液滴,以保证有传质效率,降低有价值的物料损失和改善塔后压缩机的操作,一般多在塔顶设置丝网除沫器。可有效去除3--5um的雾滴,塔盘间若设置除沫器,不仅可保证塔盘的传质效率,还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外,除沫器丝网还可作为仪表工业中各类仪表的缓冲器,以防止电波干扰的电子屏蔽器等。
丝网除沫器的分类
1. 丝网除沫器型式有升气管型、缩径型、全径型
1) 升气管型
丝网除沫器的网块安装在设备顶部升气管下端
2) 缩径型
当设计的丝网除沫器的网块直径小于设备筒体直径时,需要另外加一短节安装网块。
3) 全径型
设计的丝网除沫器的网块直径等于设备筒体直径时,网块直接安装在筒体内。
2. 网块结构
丝网除沫器的网块结构有两种:盘形网块和条形网块
1) 盘形网块
用丝网卷制成所需直径的网块,网块的厚度等于丝网的宽度规格,这种网块充分地利用了丝网材料,没有边角预料损耗。但卷制时要求各圈必须卷得密疏一致,不然易产生短路,影响除沫效果。盘形网块不宜用手工制作,应用机械卷制,以保证卷制质量。盘形网块仅适用于较小直径的丝网除沫器,本标准产品用于dg300~600㎜
2) 条形网块

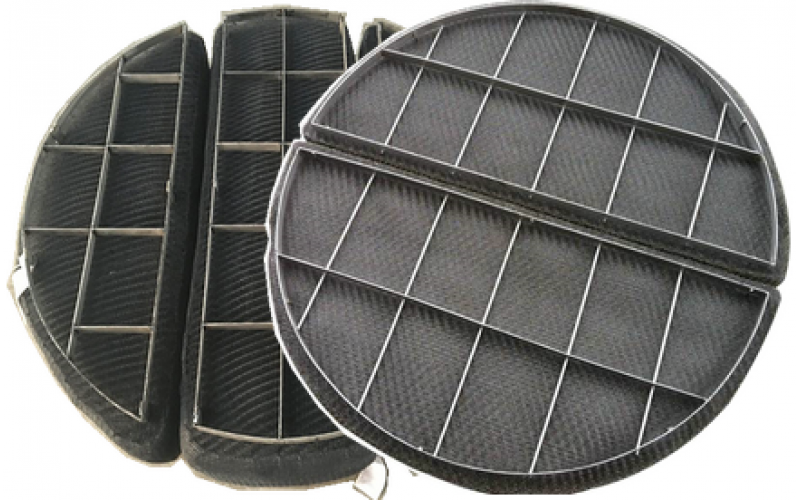

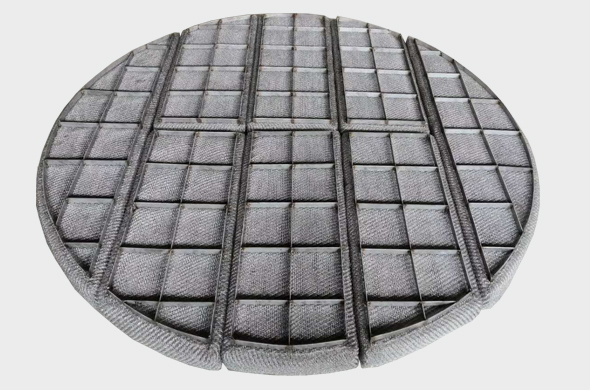

条形网块是目前使用普遍的结构。它是用丝网一层层地平铺,铺至规定层数,再在网层上面与下面各放一块格栅,然后将网层压至所需厚度尺寸,用定矩杆与钩使其成为一整块。条形网块的形状与尺寸,随公称直径与分块数量而变化。
3) 网块安装
网块安装时,有从上往下装与由下往上装两种情况,因此,丝网除沫器有上装式与下装式两种结构。当人孔位置开设在丝网除沫器的上面,或无人孔而有设备法兰时,选用上装式丝网除沫器;人孔位置开设在丝网除沫器的下面,选用下装式丝网除沫器。丝网除沫器


丝网除沫器的结构
丝网除沫器的结构在实际的应用过程中,根据实际需要,不断地发展、变化:
丝网除沫器气液分离原理
气液分离器是化工过程中机械分离单元操作的重要组成部分。它的作用是从蒸汽或气体的携带流中除去或分离液体颗粒。由于此类液体颗粒常常很微小呈雾状,因此亦称除雾器。它广泛用于分离蒸馏、蒸发、吸收等工艺过程后夹带在蒸汽或气体中的液沫、雾滴。气液分离器的型式很多,按其作用机理,基本可做如下分类:1、冲撞型:丝网除沫器、折流式(球形板、折流板、惯性式等)、填充床式2、离心型:旋风式,旋流板式3、电离型:电捕集式。
上述各类型式均有广泛应用,而以折流式和旋风分离器使用多。但它们对液滴直径很小,例如在10微米以下的雾滴,其分离效果很低。此时需用高效的丝网除雾器,旋流板式及电捕集器才有可能达到满意的分离目的。而其中电捕集器由于造价昂贵,维修较繁等原因使用受到限制。因此,主要广泛应用的是丝网除雾器,由于丝网除雾器的除雾效率高(达99%),阻力降小(一般约25毫米水柱),且有比表面积大,重量轻,自由体积大,制作,安装,使用,维修均十分方便等特点。
当气流由液体中产生或通过液体表面吹出时,则产生不同大小的液体颗粒的喷流,此喷流大多为运动的气流携带而出,大和重的颗粒由于重力作用,从气流中沉降并回到容器底部或液面上,较小的颗粒则随气流上升,小颗粒冲撞在丝网表面时聚集成液膜再成液滴,在此局部处液滴流向低点,然后当达到足够大时,即液滴的重力大于表面张力和气流向上的推力时液滴离开丝网并跌落到上升气流中,如此,携带的液滴就基本上由气流中除去,而通过丝网的气体就没有携带液体,达到气液分离的目的。当然,此设备达到液泛时,则是另一回事。
丝网除沫器是由很细的金属或塑料、树脂丝编织成的网带构成的。网的编织是连环状结构,织成圆筒形网套,织成的网套压平成为具有双层波纹形的网带,然后像水龙带卷起来一样,卷成一个所需直径的整体圆盘,将此整体圆盘置于用小型与钢制的两层框架间。必须指出在丝网盘上部或气体出口面安装固定板条是必要的,因为在系统蒸汽突然波动或脉冲时(这是难免的),丝网有被吹离支撑架的趋向,这样会使操作得到破坏,通常要求支架占去的面积不大于丝网盘总面积的10%。

丝网除沫器,304丝网除沫器,316丝网除沫器丝网层的厚度:如丝网为圆筒带型则为压平后,带的宽度。100毫米为推荐的薄厚度,150毫米为常用厚度,200~300毫米是在细雾,油蒸汽雾等特殊场合上推荐使用,对气体除雾要求较严的也可采用二段丝网或更厚的丝网层进行分离。
汇丰金属填料有限公司是不锈钢丝网,丝网除沫器,除雾器,油气分离器,丝网填料,不锈钢法兰等产品的专业生产厂家,产品质量优,规格全,价格低,信誉好,欢迎洽谈合作!
